高压细水雾
产品描述

高压细水雾简介

产品简介:细水雾是指在最小设计工作压力下,雾滴直径Dv0.50小于200μm、DV0.99小于 400μm的水雾,即直径小于 200μm的雾滴占总体积的 50%以上,直径小于 400μm的雾滴占总体积的99%以上。细水雾灭火技术是一种灭火效率高,又对环境无污染的灭火技术。细水雾灭火机理为物理灭火,主要表现是表面冷却、窒息、冲击乳化和稀释。细水雾由于雾滴粒径小,相同体积的水,细水雾的表面积大大增加,吸收火焰的热量快,同时小粒径的雾滴遇火焰高温后迅速气化,也吸收大量热量,所以细水雾能使火焰的温度迅速降低。雾滴在气化过程中,体积可膨胀 1700倍以上,形成大量的水蒸气包围和覆盖在火焰周围,使保护区的氧浓度大为降低。因此细水雾具有很强的气化降温作用和隔氧窒息作用,达到迅速灭火的目的。

细水雾适用于下列火灾类型及对应场所:

A类火:固体有机物,如木材;场所如档案馆、图书馆、博物馆、文物馆和古建筑等固体危险场所。

B类火:液体,可熔固体,如汽油, 蜡;场所如液压站、润滑油库、透平油库、柴油发电房、喷漆烤漆生产线、燃油锅炉房、白酒和酒精等可燃液体火灾危险场所。

C类火:气体;场所如燃气轮机房、燃气直燃机房等场所的可燃气体场所。

E类火:带电;带电设备火灾;

场所如油浸电力变压器、配电室、油开关柜室、发电机房、锅炉房、计算机房、通讯机房、中央控制室、大型电缆室、电缆隧(廊)道、变配电室等电气设备火灾危险场所。

K类火:厨房油脂火灾。

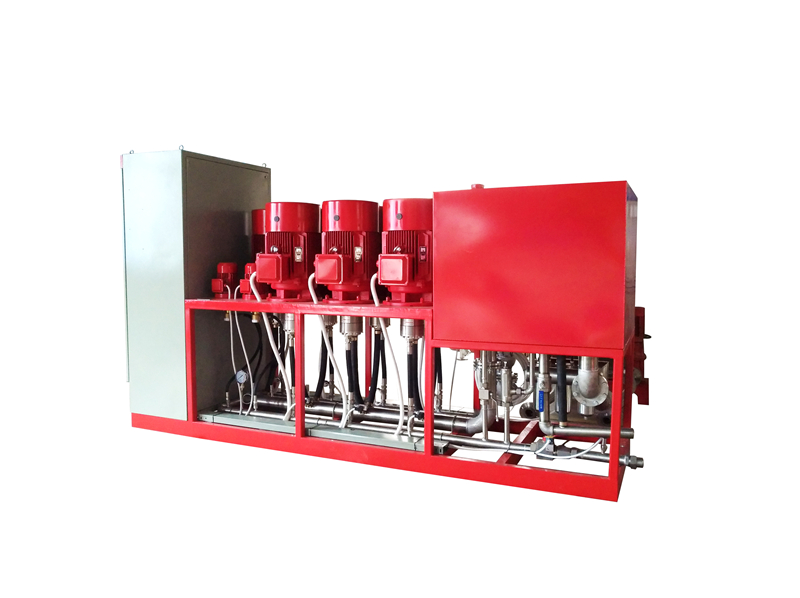

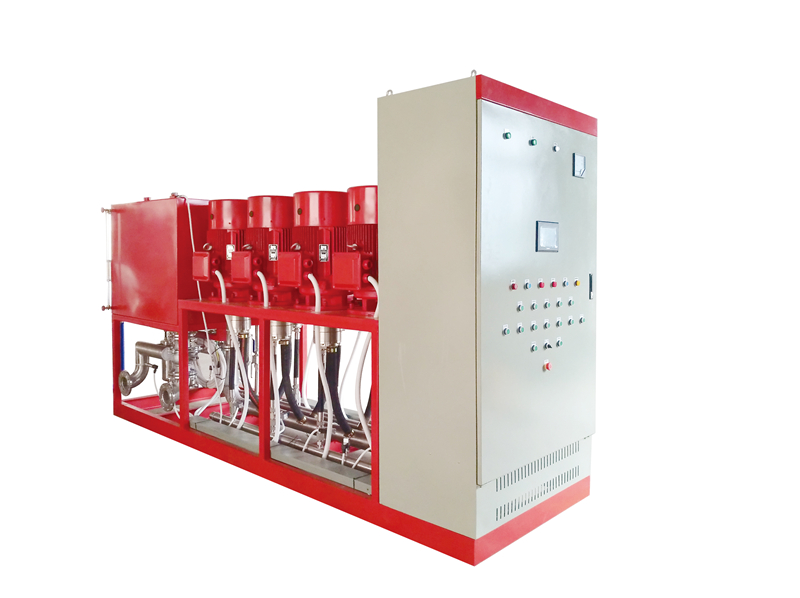

细水雾产品参数:

产品型号

单位

工作压力
(MPa)

流量
(L/min)

启动方式

使用温度

启动电源

XSWBG(B) 158/14 ZA

14

158

自动、手动、机械应急

4°C~50°C

AC 380V

XSWBG(B) 316/14 ZA

14

316

自动、手动、机械应急

4°C~50°C

AC 380V

XSWBG(B) 474/14 ZA

14

474

自动、手动、机械应急

4°C~50°C

AC 380V

XSWBG(B) 632/14 ZA

14

632

自动、手动、机械应急

4°C~50°C

AC 380V

XSWBG(B) 790/14 ZA

14

790

自动、手动、机械应急

4°C~50°C

AC 380V

XSWBG(B) 948/14 ZA

14

948

自动、手动、机械应急

4°C~50°C

AC 380V

XSWBG(B) 1106/14 ZA

14

1106

自动、手动、机械应急

4°C~50°C

AC 380V



高压细水雾灭火机理


系统灭火机理:

一、高效吸热——迅速降低火场温度,吸热冷却灭火

高动量密集的细小雾粒受热后迅速汽化,此过程从燃烧物表面和火灾区域吸收大量的热量,其吸热能力是普通水喷淋的十几万倍,促使燃烧物表面温度瞬间迅速下降冷却,短时间内阻燃。

二、快速窒息——快速排氧窒息灭火

高动量密集的细小雾粒受热气化后形成原体积1680倍的水汽包络, 快速膨胀的水蒸气充盈着细水雾覆盖的火场,可最大限度地排斥火场中的空气,使燃烧物质周围的氧含量迅速降低至燃点所需的氧气含量之下.

三、阻隔辐射热 ——— 抑制火灾蔓延

高压细水雾喷入火场后 形成的水蒸汽迅速将燃烧物、火焰和烟雾笼罩包裹,其对火焰的辐射热具有极佳的阻隔能力,能够有效抑制辐射热引燃周围其他物品和伤及周边人员,达到保护生命和防止火焰蔓延的结果。

四、吸附烟尘,消烟释毒

燃烧的灰粒、烟尘颗粒与细水滴粘合,体积增大,重量增加,降落到地面上,从而减少了空气中的烟尘含量,减少进入肺部的颗粒污染物,改善逃生环境。此外,细水雾可以高效的吸收电气火灾烟气中的CO、HCL和HF,有效的防止电气火灾中的有毒成分对敏感元件的二次损害。

高压细水雾灭火系统的特点

安全环保节水:以水为灭火剂,具有高效冷却、窒息等双重灭火机理,对人体无伤害,对环境无影响,不会在高温下分解产生有害物质,在喷雾的同时,对喷放区域内的人员无任何伤害,有利于现场人员的逃生与扑救,用水量是水喷淋的1%,极大减少了消防水箱(池)的容积,避免了大量排水造成的次生灾害。

高效持续灭火:高压细水雾取水方便,可持续灭火,快速冷却和迅速绝氧,冷却速度比一般喷淋系统快100倍以上,有效防止火灾的复燃。

阻热与净化作用:细水雾对热辐射具有很好的屏蔽作用,能洗消烟雾和毒气,减少烟雾和燃烧时产生的毒气所造成的危害。

电绝缘性好:高压细水雾雾滴直径小,直径为10~100μm,喷放后雾滴是不连续的,可以长时间地悬浮在空中, 需要相当数量和极长的时间才能完成水雾的汇聚、凝结, 因此很难在电极表面形成导电的连续水流或表面水域,具有优良的电绝缘性,可有效扑救带电设备火灾。

适用性强:保护空间无封闭和耐压等方面的要求,可保持自然通风并具有极强的穿透力,适用性强。

可靠性高:系统安装完成后可定期对系统进行喷雾检验;系统采用不锈钢材质,可靠性高,寿命长,使用寿命可达60年。

配置灵活:全空间系统,保护整个空间,也可局部使用,保护空间内独立的设施或设施的一部分。

节省空间、安装简便:相对于传统的灭火系统而言,管道管径小,仅为10~50mm,占用空间小;传统的比较大消防水池以及高位水箱均不用再设置,节约空间,系统综合投资性价比极高。

维护方便:仅以水为灭火剂,在备用状态下为常压,日常维护工作量和费用大大降低。


高压细水雾灭火系统组件--喷头



闭式喷头


开式喷头



细水雾喷头是高压细水雾灭火系统的核心部件,分为开式喷头和闭式喷头等。喷头采用奥氏体不锈钢制造,由壳体、喷嘴等组成,其核心部件是安装于壳体圆锥面上的多个离心喷嘴。雾化机理是在一定水压下,利用喷嘴内旋流件产生的离心力使液体旋转,利用离心、撞击或射流等机械方式将水雾化。



产品特点及性能参数

Ø 雾化锥角大,雾形良好

Ø 雾通量分布均匀,吸热效率高

Ø 雾动量大,扩散性能好 Ø

Ø 雾滴直径级配合理 Ø

Ø 喷头工作压力范围宽,能耗小

Ø 喷头尺寸小,外形美观

Ø 安装维护方便

Ø 闭式喷头的响应时间指数小,动作速度快,RTI≤30(m·s)0.5

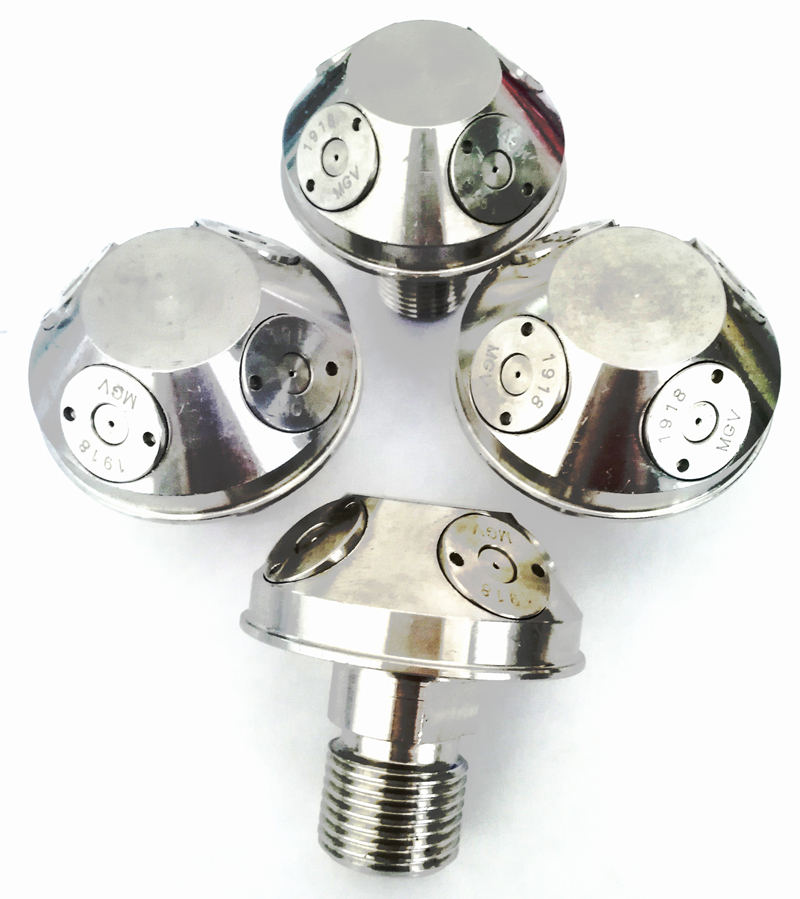

开式喷头

型号

流量系数K

工作压力范围(MPa)

工作流量范围(L/min)

局部应用

全淹没

最大安装间距

最大安装高度

最大安装间距

最大安装高度

XSW-T 0.5/10 ZA

0.5

9.0~14.0

4.7~5.92

3

3

3

7

XSW-T 0.7/10 ZA

0.7

9.0~14.0

6.64~8.28

3

3

3

7.5

XSW-T 0.9/10 ZA

0.9

9.0~14.0

8.54~10.65

3

4

3

7.5

XSW-T 1.0/10 ZA

1.0

9.0~14.0

9.49~11.83

3

4

3

7.5

XSW-T 1.2/10 ZA

1.2

9.0~14.0

11.38~14.20

3

4.5

3

7.5

XSW-T 1.5/10 ZA

1.5

9.0~14.0

14.23~17.75

3

5

3

7.5

XSW-T 1.7/10 ZA

1.7

9.0~14.0

16.13~20.11

3

5

3

7.5

XSW-T 2.0/10 ZA

2.0

9.0~14.0

18.97~23.66

3

7

3

7.5

XSW-T 2.5/10 ZA

2.5

9.0~14.0

23.72~29.58

3

8

3

8

XSW-T 3.0/10 ZA

3.0

9.0~14.0

28.46~35.50

3

8

3

8

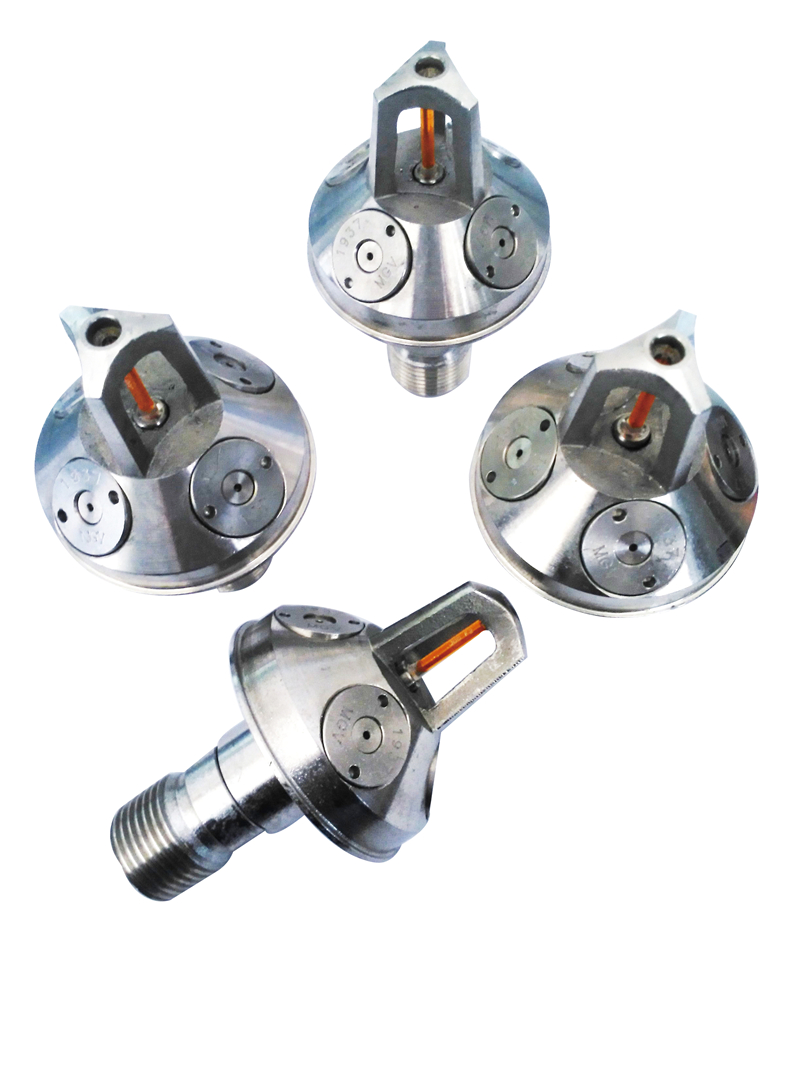

闭式喷头

型号

流量系数K

工作压力范围(MPa)

工作流量范围(L/min)

最大安装间距

最大安装高度

XSW-T 1.2/10-57℃ φ2 ZA

1.2

9.0~14.0

11.38~14.20

3

5

XSW-T 1.5/10-57℃ φ2 ZA

1.5

9.0~14.0

14.23~17.75

3

5

XSW-T 1.7/10-57℃ φ2 ZA

1.7

9.0~14.0

16.13~20.11

3

5

XSW-T 2.0/10-57℃ φ2 ZA

2.0

9.0~14.0

18.97~23.66

3

5

XSW-T 2.5/10-57℃ φ2 ZA

2.5

9.0~14.0

23.72~29.58

3

5

XSW-T 3.0/10-57℃ φ2 ZA

3.0

9.0~14.0

28.46~35.50

3

5



高压细水雾分区控制阀

开式分区阀性能参数表

开式阀组

型号

公称直径

最大工作压力

工作电压

额定功率

动作时间

过流量(L/min)

XSW-FZ 15/14 ZA

DN15

16MPa

AC220V/DC24V

50W/6W

5S

84

XSW-FZ 20/14 ZA

DN20

16MPa

AC220V/DC24V

50W/6W

5S

147

XSW-FZ 25/14 ZA

DN25

16MPa

AC220V/DC24V

50W/6W

5S

231

XSW-FZ 32/14 ZA

DN32

16MPa

AC220V/DC24V

50W/6W

5S

385

XSW-FZ 40/14 ZA

DN40

16MPa

AC220V/DC24V

50W/6W

5S

602

XSW-FZ 50/14 ZA

DN50

16MPa

AC220V/DC24V

50W/6W

5S

938

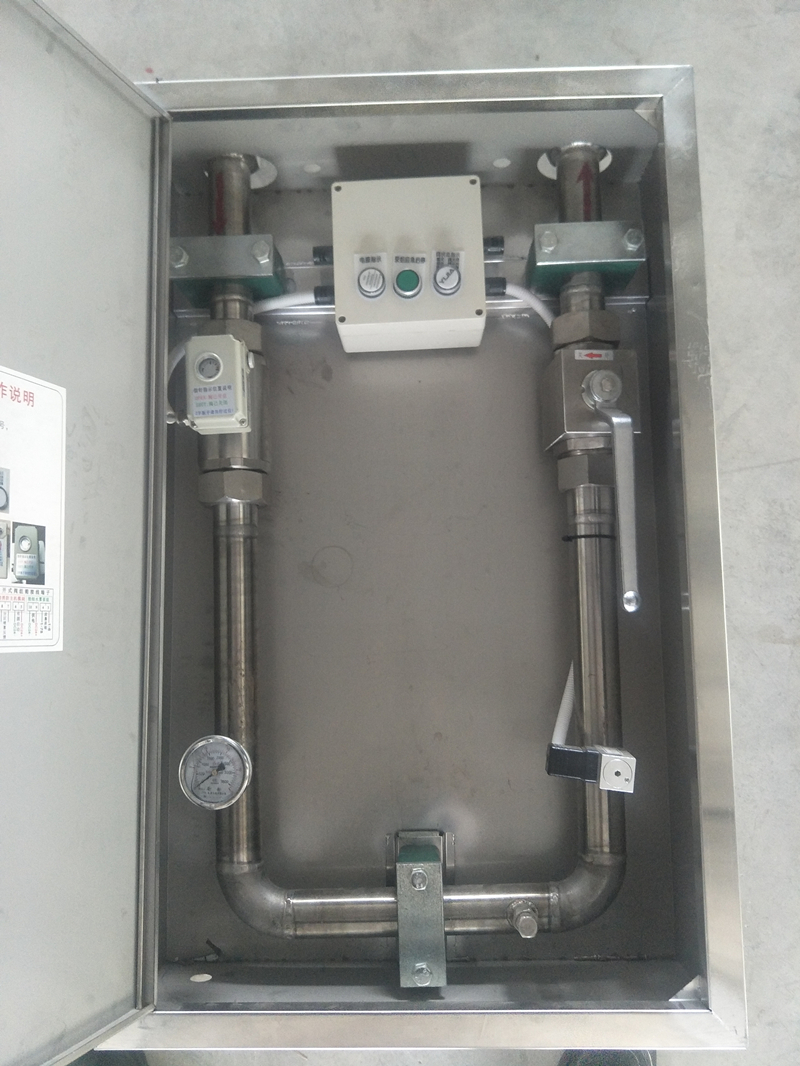

 开式分区控制阀组由电动截止阀、手动球阀、压力开关、压力表、箱体及连接管件等组成。主要功能是接收火灾报警控制器的控制信号后,开启相应分区的电动截止阀向防护区释放细水雾实施灭火。在喷头正常喷放细水雾时由压力开关向火灾报警控制器发出反馈信号。

闭式分区阀性能参数表

闭式阀组

型号

公称直径

最大工作压力

工作电压

额定功率

动作时间

过流量(L/min)

XSW-FZ 20/14-B ZA

DN20

16MPa

DC24V

1W

2S

147

XSW-FZ 25/14-B ZA

DN25

16MPa

DC24V

1W

2S

231

XSW-FZ 32/14-B ZA

DN32

16MPa

DC24V

1W

2S

385

XSW-FZ 40/14-B ZA

DN40

16MPa

DC24V

1W

2S

602

XSW-FZ 50/14-B ZA

DN50

16MPa

DC24V

1W

2S

938

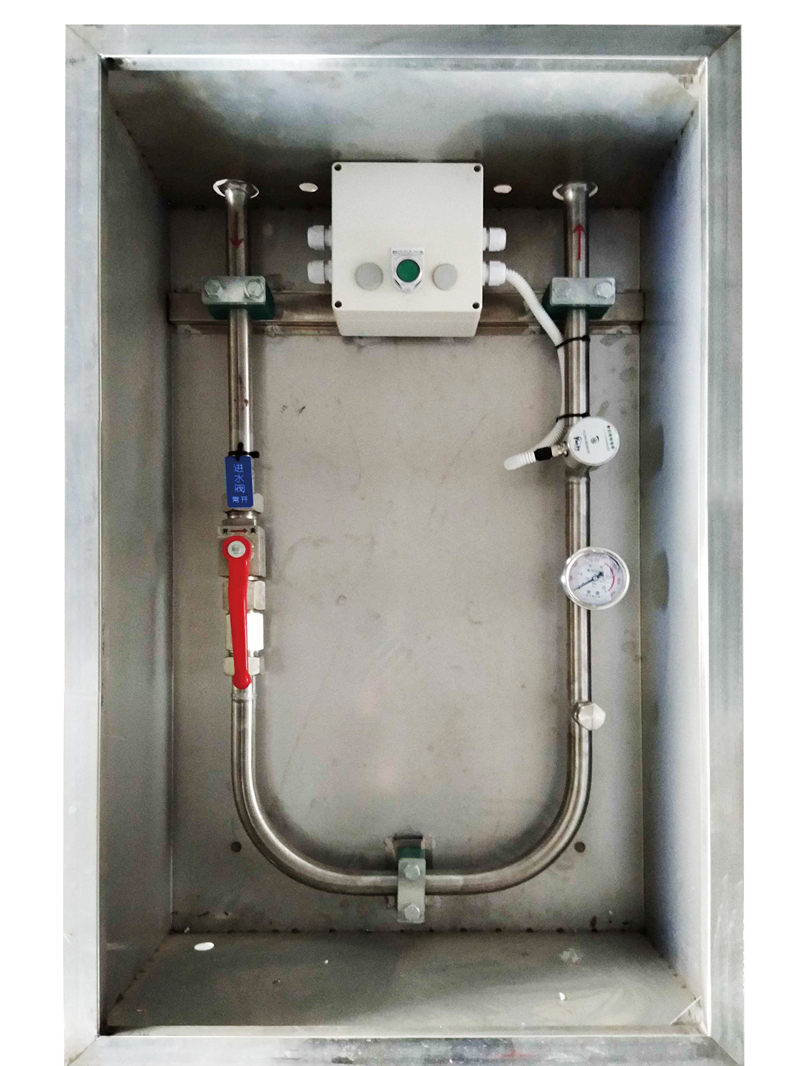

闭式分区控制阀组由流量开关、单向阀、手动球阀、压力表、箱体及连接管件等组成。

待机状态时,闭式喷头到闭式分区阀组的单向阀之间存在0.8MPa~1.0MPa的压力,当发生火灾时,火源附近温度升高,闭式喷头玻璃管破损,管道内水经喷头喷洒,喷头开始喷洒后流量开关检测到水流信号并发送到火灾报警控制器联动泵组启动,喷放高压细水雾灭火,由流量开关发出反馈信号给火灾报警控制器。





闭式分区控制阀


开式分区控制阀
